什么是雙絞線

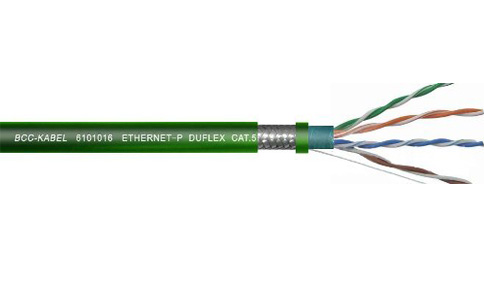

超五類拖鏈網線是雙絞線PUX拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

什么是雙絞線？PUX拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

雙絞線，也稱為雙絞電纜（twisted pair，TP）是一種綜合布線工程中zui常用的傳輸介質，是由兩根具有絕緣保護層的銅導線組成的。把兩根絕緣的銅導線按一定密度互相絞在一起，每一根導線在傳輸中輻射出來的電波會被另一根線上發出的電波抵消，有效降低信號干擾的程度。PUX拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

為什么要把二根線雙絞纏繞？PUX拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

雙絞線其實就是用了差分信號技術原理。雙絞的兩根芯線在工作時會產生幅度相等，相位相反的信號，稱為差模信號。二個信號互為抵消，就能起到消除干擾的功效，從而提高數據傳輸?shù)目煽啃院头€(wěn)定性，也能使信號傳輸?shù)木嚯x更遠。PUX拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

這種相互纏繞改變了電纜原有的電子特性，不但可以減少自身的串?dāng)_，也可以zui大程度上防止其它電纜上的信號對這對線纜的干擾。PUX拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

雙絞和非雙絞電纜到底有什么區別呢？PUX拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

以8芯拖鏈電纜為例，一種情況就是8芯不分對單獨對絞，而是8芯直接總絞成纜，如常見的屏蔽拖鏈電纜TRVVP。另一種情況就是先把8芯分為4對，每對單獨按一定節距絞合之后，再把4對總絞成纜，如雙絞屏蔽拖鏈電纜TRVVSP和超五類拖鏈專用網線，就是8芯分為4對的雙絞電纜。PUX拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

因此，在選擇電纜型號時，要知道是否需要雙絞電纜，使用了差分通訊技術的，就必須要選購雙絞電纜，否則可以選擇非雙絞電纜，畢竟雙絞電纜相對非雙絞電纜而言，成本要高出不少。PUX拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  拖鏈電纜使用壽命是電纜的耐彎折次數嗎？

  答

  以電纜的耐彎折次數作為拖鏈電纜使用壽命并不科學，同一根高柔性電纜，若在雕刻機上可使用上千萬次，貼片機上可使用上億次。以哪個設備上的耐彎折次數作為拖鏈電纜使用壽命呢？其實兩種情況都屬于特例，不具代表性。特定條件下得出的拖鏈電纜耐彎折次數不能作為電纜的壽命。

• 問

  采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次？

  答

  這種說法是錯誤的。如果采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次，那么只代表提出這一結論的廠家的生產及測試情況，不能代表整個拖鏈電纜行業。不同廠家的生產工藝、導體的品質、絕緣和護套材料的性能、電纜的整體結構設計、使用環境等，都是拖鏈電纜耐彎曲使用壽命的決定因素，任何一個因素的改變都可能導致實際電纜耐彎曲壽命的變化。
