拖鏈用電線電纜的固定方式

拖鏈電纜，因將電線電纜置入拖鏈盒中而得名。在設備單元需要來回移動的場合，為了防止電纜糾纏、磨損、拉脫、掛和散亂，常把電纜放入電纜拖鏈中，對電纜形成保護，并且電纜還能隨拖鏈實現來回移動，是一種可以跟隨拖鏈進行來回移動而不易磨損的高柔性電纜。dsm拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

電線電纜在拖鏈中如何進行安裝及電纜是否可以固定，是眾多工程技術人員關心的問題，玖泰為您講述拖鏈用電線電纜的固定方式及固定時的注意事項。dsm拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

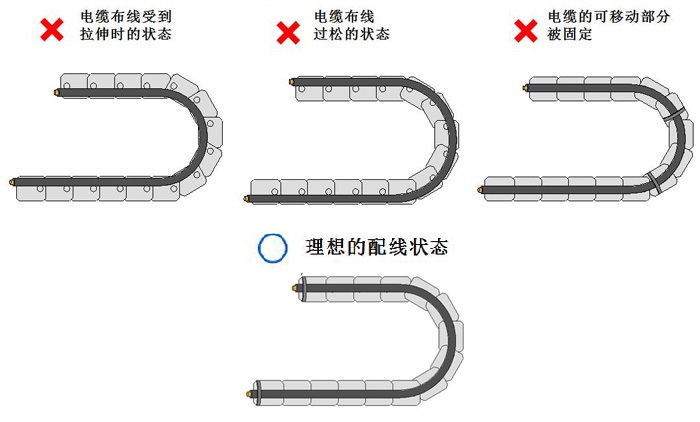

如果拖鏈電纜在布線時受到張力拉伸，會與拖鏈的內壁產生摩擦導致護套磨損。反之如果布線過于松散，同樣也會與拖鏈的內壁產生摩擦造成護套磨損，并且容易與其他的電纜產生纏繞現象。拖鏈電纜的布線長度應設定在剛好能通過拖鏈的中心線為宜。dsm拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

另外，拖鏈電纜的移動部分如果被固定，會導致彎曲應力無法被分散及吸收，會在固定位置造成應力集中。電纜的固定部位應設置在拖鏈的兩端。dsm拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

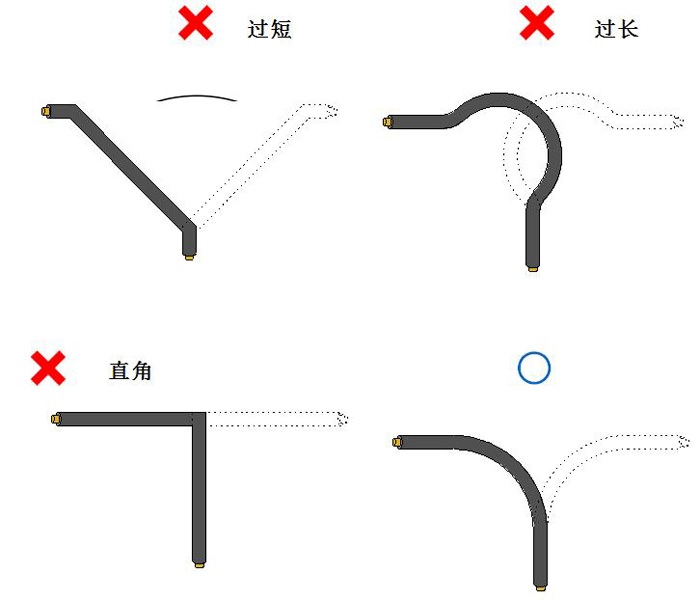

(1)適當選取電纜的長度及彎曲角度以保持電纜彎曲部分的自由度。dsm拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

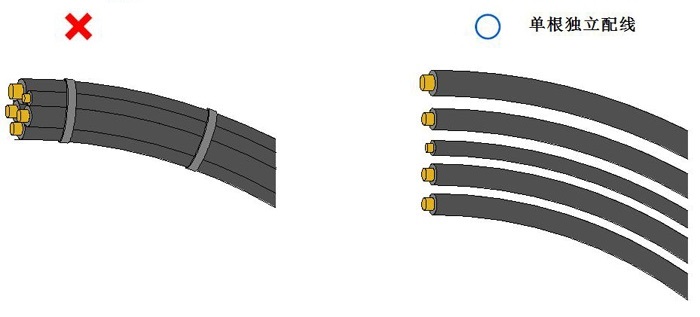

(2)多根(特別是外徑不同的電纜組合)同時保持電纜彎曲部分的自由度。dsm拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

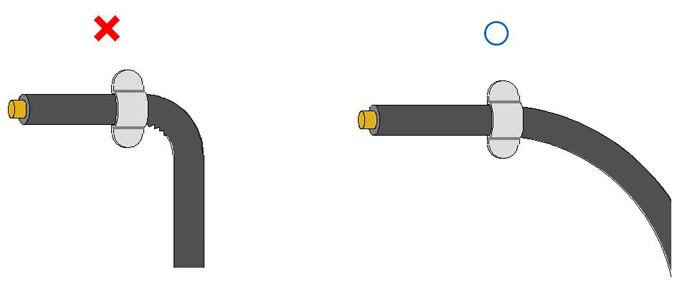

(3)捆扎部分附近不能過度彎曲。dsm拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

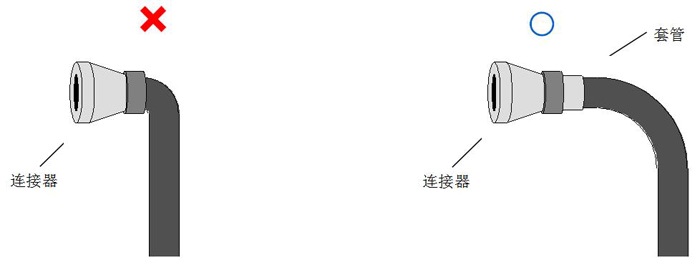

(4)安裝連接器時需要用套管或外殼支撐。dsm拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

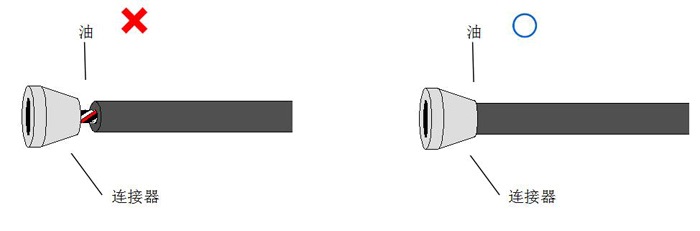

(5)防止連接器根部向電纜內部滲油。dsm拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  RVV電纜能不能上電纜拖鏈？

  答

  原則上，RVV電纜不能上電纜拖鏈。RVV電纜作為固定安裝用的軟電纜，雖具有一定的靈活度，卻不適于頻繁移動場合，長期使用肯定會斷芯。但是在一些低端設備及對拖鏈電纜彎曲性能要求較低的場合，RVV電纜也可以正常使用。

• 問

  TRVV拖鏈電纜標準與RVV軟電纜標準一樣嗎？

  答

  嚴格意義上來說，TRVV拖鏈電纜標準與RVV軟電纜標準不一樣，應高于RVV軟電纜標準。軟電纜RVV適用于固定安裝，拖鏈電纜TRVV不僅可用于固定安裝，更適用于移動使用。拖鏈電纜TRVV可看作軟電纜RVV的升級版，因此，軟電纜RVV國家標準也適用于拖鏈電纜TRVV，但僅滿足軟電纜國標的拖鏈電纜并不是好的拖鏈電纜。
